電工ドラム(コードリール)を12Vで使う方法

12Vで使用する電気製品をバッテリーから離れた場所で使う場合、通常はホームセンター等で長い電線を買ってきて延長コードとして使用するかと思います。

常設の電気製品の設置としてなら長い延長ケーブルを買うところですが、一時的に電源コードを延長して使用したい場合は、わざわざ長い電線を買うのはもったいない。

DIYをする方なら100V電源を延長する「電工ドラム」が一家に一台はあるはず。その電工ドラムを12V用の延長コードとして使用すれば問題は解決します。

スポンサーリンク

このページでは、電工ドラムを加工することなく12V用の延長コードとして使用する方法を紹介しています。

電工ドラムを12Vで使う為に必要なもの

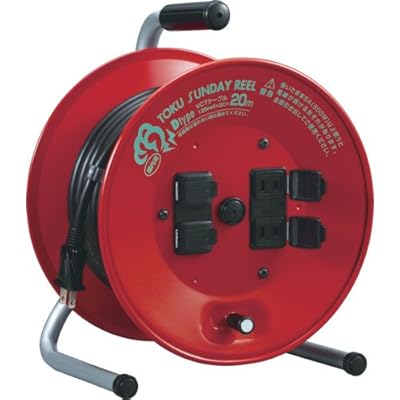

  • 電工ドラム
  • 廃家電から取り外した電源コード

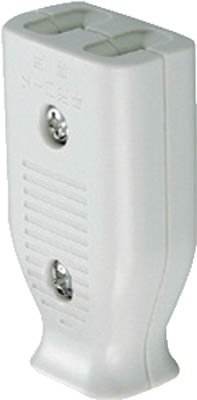

  • 平型コネクター

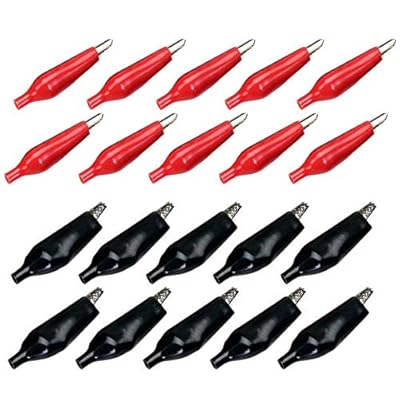

  • ワニ口クリップ

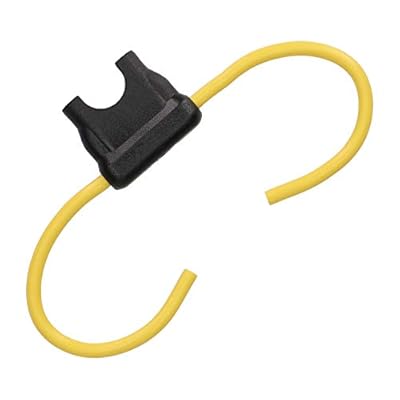

  • 平型ヒューズホルダー
  • キボシ端子
電工ドラムを12Vで使う

バッテリーからの電源取り出し

もう使えなくなって廃棄待ちの電気製品があれば、その電気製品の電源コードを切断して利用します。

まずはその電源コードを半分に切断します。

廃家電から取り外した電源コード:電工ドラムを12Vで使う

そして、コンセントプラグが付いていない方のコードに平型コネクターを取り付けます。

廃家電から取り外した電源コードに平型コネクターを取り付け:電工ドラムを12Vで使う

平型コネクターを取り付けたコードの反対側にはワニ口クリップを取り付けます。バッテリーの端子を挟むことができるサイズなら問題ないと思います。

今回は家の工具箱に余っていたワニ口クリップを使ったので少々サイズが小さい…

廃家電から取り外した電源コードに平型コネクターを取り付け:電工ドラムを12Vで使う

そして安全のためにヒューズも取り付けます。とりあえず、10Aのヒューズを取り付けました。

キボシ端子を付けたので、いつでも取り外しが可能です。

平型ヒューズホルダーを電源コードに取り付け:電工ドラムを12Vで使う
平型ヒューズホルダーはキボシ端子で接続:電工ドラムを12Vで使う

バッテリーと電工ドラムを接続

バッテリーの極性が分かりやすいように赤のワニ口クリップには+の電源端子に接続。

バッテリーの+端子に赤のワニ口クリップを接続:電工ドラムを12Vで使う

そして、黒のワニ口クリップには-の電源端子に接続します。

バッテリーの-端子に黒のワニ口クリップを接続:電工ドラムを12Vで使う
バッテリーの端子にワニ口クリップを接続:電工ドラムを12Vで使う

最後に電工ドラム(コードリール)のコンセントプラグに製作した平型コネクターを差し込めば、電工ドラムを12Vとして使用することが可能になります。

電工ドラムに12Vバッテリー電源を接続

あと、直流12V電源には極性があるので、プラスとマイナスを間違えないようにするためにビニールテープで印をつけておくと便利です。

電工ドラムを12Vで使用するには極性間違い防止の為に印をつける

電工ドラムから12V電源の取り出し

最初に廃家電の電源コードを半分に切断しましたが、今度はその片方を使います。

コードには最初からコンセントプラグが付いているので、その反対側にDCプラグを取り付けます。

使用したDCプラグは外径:5.5mm×内径:2.1mmの物。12Vの電気製品では一般的に良く使われているDCプラグです。

コードリールから12V電源の取り出し
12V電源の取り出しにはDCプラグを使います

製作したDCプラグのコードをコードリールに接続し、テスターを使って極性を確認します。

そして、プラスとマイナスに間違いがなければ、こちら側もビニールテープでコンセントに印をつけておきます。

100V用のコードリールから12V電源を取り出し
100V用のコードリールから12V電源を取り出すにはDCプラグを使う

電工ドラムを使って12V用電気製品を使う

あとは、普通にDCプラグを電気製品に差し込めば使用が可能な状態になります。

電工ドラムを使って12V用電気製品を使う

自分が現在使用しているコードリールは20メートルの長さがあります。 定格電流は15Aなので、ドラムからコードを全部引き出して使用した場合、最大で15Aまで電流を流すことができます。12Vで使用する場合は180Wまでですね。 コードを巻いたまま使用する場合は5Aまで。なので60W。

家から15メートルほど離れた場所にある木陰にDC扇風機を持って行って使用してみました。

なお、この方法は通常の電気製品の使い方ではありませんので、自己責任の元でお試し願います。

電工ドラムを使って20メートル先の場所で12V家電を使用する

これで犬も涼しそう♪

木陰でDC扇風機を涼しそうに当たるサモエド
