ダイオードを並列化すると電圧降下はどうなる?

バッテリーの循環電流を防止するためにダイオードを配線間に入れた場合、どうしても電圧降下が発生してしまいます。

これはダイオード自体が抵抗特性を持っている為です。

そこで、ダイオードを2個並列にした場合は、どうなるのかを実験してみました。

普通の抵抗を並列接続した場合は合成抵抗の計算式の通りに抵抗値は下がりますが、ダイオードを並列接続した場合は異なります。

スポンサーリンク

ダイオードは流れる電流の数値によって電圧降下の値が変わる特性があります。 電圧降下の値はメーカーが掲示しているデータシートを見ればわかりますが、正確な数値を出すのは難しい…

現在7個のバッテリーの並列化で使用しているダイオードをすべて2個ずつ並列にした結果は…。

使用したダイオード

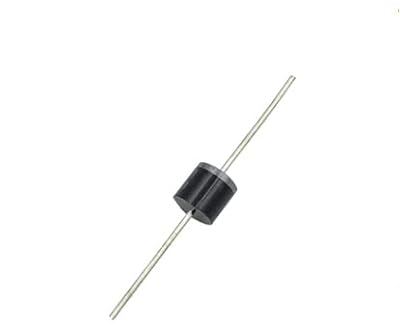

今回使用したダイオードは【ショットキー バリア ダイオード 15A】。

いつものようにアマゾンで中国製のものを注文したので、商品が到着するのに2週間ほどかかりました。

商品説明によると15A/45Vのショットキーバリアダイオードで15Aの電流を流した場合で最大0.5Vの電圧降下が発生するらしい。

ダイオードは10本セットで購入時の価格は225円(送料込み)でした。

ダイオードの並列化

【関連商品・プロモーション】

各バッテリーの電圧

現在、ダイオードを使って並列化している各バッテリーの電圧数値を調べてみます。

バッテリーは友人や知人にもらった廃バッテリーなので電圧数値はバラバラです。

太陽が出ている間、第1バッテリーはチャージコントローラーに接続されていますが、夜間は光センサースイッチで自動的に回路が遮断されるようにしています。

画像をクリックで拡大

ダイオード1本の場合

暗くなって、チャージコントローラーの回路とバッテリーが遮断されてから電圧を計測しました。

チャージコントローラーが接続されていた第1バッテリーの数値は12.84V。

並列化された第1バッテリーの数値は12.84V

第2バッテリーの数値は12.78V

このバッテリーは劣化が進んでいるので、常時サルフェーション除去器を接続しています。

並列化された第2バッテリーの数値は12.78V

第3バッテリーの数値は12.81V

並列化された第3バッテリーの数値は12.81V

第4バッテリーの数値は12.97V

並列化された第4バッテリーの数値は12.97V

第5バッテリーの数値は12.95V

並列化された第5バッテリーの数値は12.95V

第6バッテリーの数値は13.04V

このバッテリーが一番、劣化が少ない。

並列化された第6バッテリーの数値は13.04V

第7バッテリーの数値は13.01V

並列化された第7バッテリーの数値は13.01V

そして、ダイオードを使って並列化された7個のバッテリーすべての出力側の電圧を計測すると。

12.76Vでした。

一番電圧が低いバッテリーが12.78Vなので、それよりも0.02Vほど低い数値ですね。

バッテリーを並列化した時の出力電圧

ダイオード並列化の場合

そして、出力側のダイオードをすべて2個並列にしてみました。

あらかじめ、コードにダイオードを接続していたので作業時間は5分程です。

なので、計測時に作業間の自然放電の影響による電圧降下は、ほとんど無い状態だと思います。

ダイオードを並列化してみた
バッテリーの並列化にダイオードも並列すると?

その結果は出力電圧が12.78Vに変化しました。12.76V → 12.78V

0.02Vほどの電圧降下の軽減がありましたが、使用する電気機器の消費電流によって電圧降下が変わる可能性もあります。

これが費用対効果に値するかどうかは各自の御判断にゆだねます。

ただ、ダイオードには特性上の問題点が一つあります。

それは、

並列化したダイオードには均等に電流が流れない

という事。

例えば、最大定格が15Aのダイオードを2本並列にした回路に20Aの電流を流すと、どちらか一方(僅かに抵抗が少ない方)に集中的に電流が流れます。

その結果、ダイオードが破損する可能性があるので この回路には15A以上の電流は流せません。

今回、使用したシステムでは15A以上の電流は流さないので、とりあえずこのままで様子をみたいと思います。

このように電圧降下が軽減されるのであれば、充電側回路に入れたダイオードも並列化すると充電効率が上がる可能性があるかも知れませんね。

2個並列のダイオードで並列化されたバッテリーの電圧は12.78V

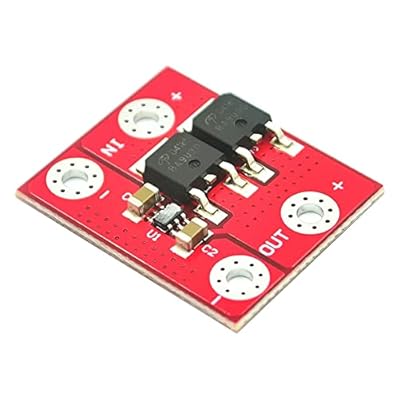

他にも、ちょっと価格が高いのですが圧倒的に電圧降下が少ない「理想ダイオード」という商品も売られています。

まだ試してはいませんが、この製品を使えばダイオードの並列化などをしなくても充電効率や使用効率が格段にアップしそうですね。
