太陽光発電システムを切るスイッチ

旅行や出張で長期の間、家に帰る事が出来ない場合にソーラー発電を稼働したままの状態にしておくのは、ちょっと心配ですよね。

そんな時は、出掛ける前にスイッチ一つでシステムを遮断できると便利です。

そこで、大電流にも耐えることが出来るスイッチをコモン側のマイナス配線に取り付けてみました。

車やボートなどに使われているバッテリー回路を遮断するスイッチなので安心です。

スポンサーリンク

中国製のスイッチですが価格が安く、正常に機能しているので今のところ満足しています。

パワーキルスイッチ

スイッチはamazonショップで購入しました。

200アンペア(12V )もの大電流に耐える事ができるスイッチです。

「SODIAL バッテリ断路カットオフ パワーキルスイッチ」

電圧:12V
定格電流:200A
最大電流:500A(5秒間)
丸ディスク直径:2.36インチ(60mm)
足の間隔:1.35インチ(34.5mm)
高さ:2.99インチ(76mm)(キーなし)
全体の高さ:4.25インチ(108mm)(キー付き)
カラー:ブラック+レッド
材質:金属+プラスチック
付属品:
1 x バッテリースイッチ
2 x キー
1 x 防水カバー

購入時の価格は745円でした。

パワーキルスイッチ

スイッチの詳細

このスイッチには2個のキーハンドルが付属しています。

スイッチがオフの状態でキーハンドルが抜けるようになっています。

そして、キーハンドルを差し込む穴にはキャップをすることもできる。

パワーキルスイッチの詳細

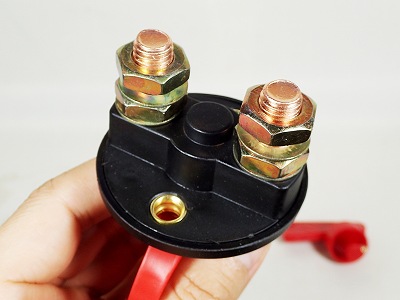

配線を接続する端子はボルトとナットで固定ができます。

かなり太いボルトです。

配線の取り付け端子

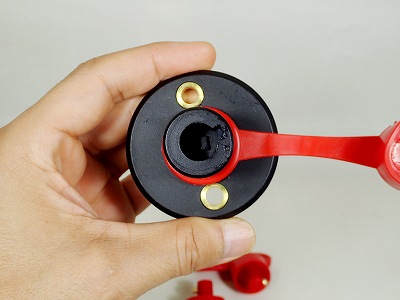

スイッチをオフにしてキーハンドルを取り外した状態。

スイッチをオフにしてキーハンドルを取り外した状態

そして、キーハンドルを取り外した穴にキャップをした状態。

キーハンドルを取り外した穴にキャップをした状態

スイッチの配線

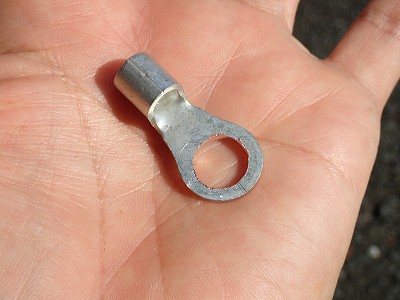

太いボルト状のスイッチ端子に取り付けをするので、大きな丸穴端子が必要です。

工具箱に入っていた予備の丸穴端子を利用することにしました。

この丸穴端子は穴が少し小さかったので、丸ヤスリで削ってボルトが通るように加工しています。

丸穴端子

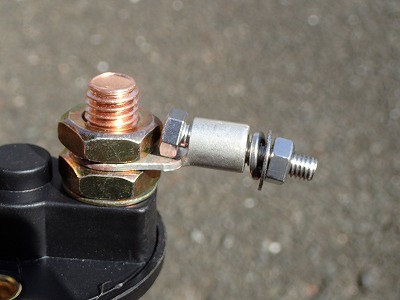

太いケーブルは、そのまま圧着接続をしますが、細いケーブルは配線穴に細いボルトを通してそこに接続する事にします。

細いケーブルは配線穴に細いボルトを通して接続

丸穴端子をスイッチに取り付けると、写真のような状態になります。

スイッチに細いケーブルを接続

そして、スイッチを配線内に取り付けてみました。

通常は壁面などにスイッチを取り付けてからスイッチ端子に配線を接続します。

でも今回はバッテリーターミナルのケーブル取付部分にスイッチの端子がギリギリ入ったので、バッテリー端子に直接接続してみました。

見た目にもスッキリとしています。

大電流スイッチの取り付け

通常はここにケーブルを挟み込みますが、スイッチ端子を挟んでいます。

並列化されているバッテリーのマイナス端子もここに接続されている。

スイッチ端子をバッテリーターミナルに挟む

そして、反対側にはソーラー発電システムのマイナス配線を接続しています。

マイナス配線には、負荷側(電気製品)、充電側(チャージコントローラー)、光センサーのコモン配線(共通線)になっていますので、スイッチを切ればすべてのシステムをオフにすることができる。

マイナス線はコモン線なのでシステムがオフになる

パワーキルスイッチの使用風景

回路が遮断されていない時は、スイッチのキーハンドルが下向きになるようにしています。

回路は遮断されていない

スイッチを回して、回路をオフにするとキーハンドルが抜けるので、キャップをしています。

これで、ソーラー発電システムの回路はオフになりました。

ソーラー発電システムはオフ

今までは、家を長期間留守にする時は、いくつかのヒューズを抜いて回路を遮断していました。

これからはスイッチひとつでシステムをオフにできるので便利になりました。

スイッチひとつで回路を遮断
