太陽光発電に自動車の廃バッテリーを使うと安上がりです。
しかし、中古のバッテリーは充放電が不十分なので長く使えないことも多い。
鉛バッテリーの劣化の原因はサルフェーション（非伝導性結晶皮膜）の結晶が電極板の表面を覆ってしまい電解液の中に溶け込まなくなってしまう事によるものです。
そこで、市販されているサルフェーション除去器を使ってバッテリーの再生と回復にチャレンジしてみました。
太陽光発電に自動車の廃バッテリーを使うと安上がりです。
しかし、中古のバッテリーは充放電が不十分なので長く使えないことも多い。
鉛バッテリーの劣化の原因はサルフェーション（非伝導性結晶皮膜）の結晶が電極板の表面を覆ってしまい電解液の中に溶け込まなくなってしまう事によるものです。
そこで、市販されているサルフェーション除去器を使ってバッテリーの再生と回復にチャレンジしてみました。
サルフェーションが内部抵抗を増大し充放電を妨げるのが原因です。
つまり、そのサルフェーションを除去することができればバッテリーは再び性能を回復して充放電をすることができるようになります。
サルフェーション除去器はサルフェーションに一定のパルスを加えることで分解して電解質に戻し、バッテリーを再び活性化させます。
そうすることにより、バッテリー本来の性能を引き出すことができます。
色々なメーカーからサルフェーション除去器が発売されていますが、とりあえず価格が安くて期待できそうな商品をチョイス。

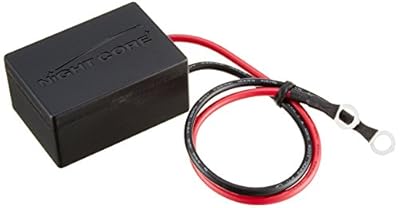

購入した商品は【ナイトコア バッテリー寿命延命装置】。
この商品は本来、新品のバッテリーに取り付けてサルフェーションが付きにくくする装置のようですが、死にかけたバッテリーでも再生するかどうか実験してみます
対応バッテリー：12V鉛バッテリー
動作開始電圧：13.6V
パルス電圧：35V
パルス周波数：2.5KHz
デューティー比率：12.5％
付属品：ワニグチクリップ
ケース：ABS(耐熱)
本体サイズ：約60×43×28mm
重さ：約70g
コード長：約25cm
生産国：中国
購入時の価格は2,390円。
【関連商品・プロモーション】
取り付け方法はいたって簡単。サルフェーション除去器のコードを説明書通りにバッテリーのプラス端子とマイナス端子に取り付けするだけです。
昼間、太陽光発電をしていてバッテリーの電圧が13.6Vになると装置のスイッチが自動的に入って動作を開始します。
そして、夕方になり電圧が13Vを下回るとスイッチがオフになります。
ほとんど、放置状態なので手間はかかりません。
後日、ダイオードを使って並列化したバッテリーにサルフェーション除去器を取り付けた時にハプニングが起こりました。
通常、チャージコントローラーはバッテリーの電圧に対応した電圧で充電を行うので、並列化したバッテリーの内でひとつだけダイオードを外さなければなりません。
しかし、最初はそのことに気付かずにすべてのバッテリーにダイオードを取り付けていました。
そして、バッテリーにチャージコントローラーを接続すると、チャージコントローラーがダイオードを取り付けたバッテリーの電圧を感知できず（サルフェーション除去器で誤作動を起こして？）ソーラーチャージャーの負荷接続端子に大電流が流れました。
幸い、チャージコントローラーの負荷接続端子には電圧計しか取り付けていなかったので、電圧計が壊れただけで済みました。
でも、部屋中が煙だらけになりましたが…
サルフェーション除去器をチャージコントローラーと接続したバッテリーに取り付ける時は要注意です。
まず、初めにバッテリーの比重を測定してみます。
通常、比重は気温20℃で1.25以上あれば良いそうです。
バッテリー液が、かなり少なくなっているようでしたので、150円くらいの安いバッテリー強化液を買ってきて補充しました。
アナログ的な比重計を使います。
明らかにレッドゾーンなのでアウトの状態です。1.18くらいかな。
【関連商品・プロモーション】
サルフェーション除去器を取り付けてから１か月目、３か月目にチェックすると少しずつ比重が回復していることが分かりました。
そして、６か月目にはやっとイエローゾーンまで回復。気温が低いと比重が高くなることがあるようですが、この日の気温は12℃ほど。
一年間、サルフェーション除去器を取り付けているとやっとグリーンゾーン手前まで比重が回復しました。
ほとんど、装置を取り付けてから放置状態でしたので手間はかかりません。
ただ、安いサルフェーション除去器でも時間をかければ、それなりのバッテリーの回復の効果があることが分かりました。
※しかし、10Vまで下がってしまったバッテリーはいくら電圧を上げて充電しても、まったくダメでした。 一時的に電圧が13Vまで上がっても、充電を止めるとすぐに10Vまで下がってしまいました。
12V前後の電圧をキープしているバッテリーなら再生できる可能性あり。
その後、約５年間稼働してくれましたが、とうとう起動しなくなりました。

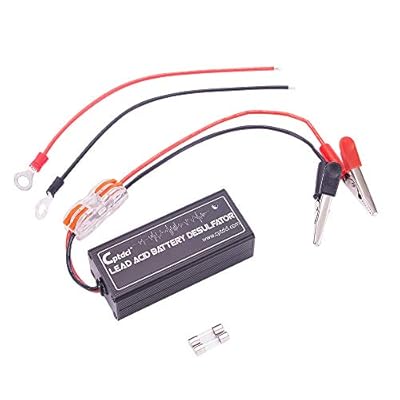

次に購入したのは、CPTDCLというメーカーの「12V 鉛蓄電池 サルフェーション除去装置」。
入力電圧：DC12V
ピーク電圧：20V
定格電流：20mA（公称入力電圧12Vdc）
周波数範囲：3.7 KHz
① 本製品は12 V鉛蓄電池専用デサルフェーターです。
② 構造的に壊れているバッテリーは復元することができませんので、予めご了承ください。
③ 赤い線は正極に接続し、黒い線はマイナスに接続します。逆に接続することは固く禁じられており、逆接続するとFETが飛び、回路基板も破損して使用できなくなります。
今回購入した装置は電圧に関係なく、常時作動するようなので効果が期待できそうです。
商品のレビューを見ると12Vの前半まで電圧が下がると装置が停止したという方もいるようでしたが、私が使っているものは11Vを切っても起動したままになっていました。
購入時の価格は1,880円。
夜間は起動を止めておきたいので光センサーを使って暗くなったら電源が切れるようにしています。
知人に10.97Vまで下がった廃バッテリーを頂いたので、再生できるかどうか実験してみました。
実験するのは密閉型バッテリーなので比重やバッテリーの液量を調べることができない。
バッテリーのプラス端子とマイナス端子に配線を繋ぎ、サルフェーション除去装置を取り付けます。
このバッテリーは電圧が低くなっているので負荷側には電気製品を取り付けせずに、太陽光発電で充電のみしました。
配線にはダイオードを取り付けているので、このバッテリーに充電された電流は逆流しません。
太陽光発電での充電中は13V以上の電圧になっていますが、夜になると11Vまで下がってしまいます。
一か月後になっても電圧は変わらず、11V前後のままでした。
このバッテリーを取り付けてから１か月、次第に太陽光発電システム全体の充電効率が落ちている事に気付きました。
そして、ある快晴の日。
いつもなら、お昼ごろになると太陽光発電で充電されたバッテリーの電圧が13V以上になっているのに、12.3Vと低い数値になっています。
これは何か変だ。
充電中のバッテリーを調べると、サルフェーション除去器を取り付けているバッテリーだけが異常に熱い。 バッテリーの側面や端子は素手では触れないほどの熱さになっている。
どうやら過充電で過熱してしまった様子。
放って置いたら、危うく爆発するところでしたね。
その後、電圧を計測すると10V以下…
なので、今度からバッテリーを再生する際は密閉型ではなく、開放型バッテリーですることにしました。
また次回、再生できそうなバッテリーが手に入った時に実験することにします。
12月の終わりごろ、並列化しているバッテリーの中で一番低い電圧（12.62V）だったバッテリーにCPTDCLを取り付けてみました。
電圧の計測は毎回午後19：00に行うことにします。
このサルフェーション除去器は２４時間作動しているので、接続時は電圧降下が生じて12.47Vまで下がっていました。
そして２か月後、CPTDCLを取り付けた状態でも12.64Vまで回復してきました。
３か月後にはCPTDCLを取り外した状態で12.93Vまで復活しました。今回は電圧のみの判断で比重は計測していません。
毎回同じ時間帯に計測しましたが、冬と春の気温差や日没時刻が変わっていることもあるので回復した要因は他にもあるかも知れません。
しかし並列化している６個のバッテリーの内、現在このバッテリーは３番目に高い電圧を維持しているので効果があったと言えるでしょう。
鉛バッテリーには最初から液比重が分かるインジケーター付きのものがあります。
使用している充電システムで特に劣化したインジケーター付きのバッテリーを取り外し、電圧を計ってみると10.8Vまで低下していました。（2月19日）
インジケーターの中は真っ黒です。通常なら要交換レベル。
早速、CPTDCLを取り付けて充電＆回復を開始します。
このバッテリーも回復中は逆流防止用のダイオード配線に接続して充電をするだけで、負荷側には接続しません。
２か月くらいは変化がありませんでしたが、３か月ほど経過するとインジケーターが緑色に変化しました。
そのバッテリーをシステムから取り外し、２時間後に電圧を計測してみると12.79Vでした。（5月18日）
もちろん、新品のバッテリーと比較すると使用時間は短いですが、まだまだ十分使えるレベルまで回復しました。
通常なら10.8Vまで低下したバッテリーは回復しないことが多いのですが、今回は復活しましたね。
