この記事では、RENOGY ROVER LIシリーズ MPPTチャージコントローラー 20Aについて紹介します。
このチャージコントローラーはMTTP方式の割には価格が安いRENOGY社のモデルになります。
ソーラーパネルからの最大入力電力は12Vシステムで260Wですが、小規模発電で使うには十分だと思います。
発電電圧や発電電流がモニターで確認できるのも良い点です。
本体サイズは少々大きいですが問題なし。
この記事では、RENOGY ROVER LIシリーズ MPPTチャージコントローラー 20Aについて紹介します。
以前まではモニター無しのMTTPチャージコントローラーを使っていたので、どのくらい発電しているのか分かりませんでした。
しかし、このコントローラーに変えてからは晴れている日にモニターを見るのも楽しみです。
このチャージコントローラーの商品名は『RENOGY Rover 20A MPPT ソーラーチャージコントローラー』です。
革新的なMPPT技術により99%という高い追跡効率を誇り、ソーラーパネルの特性を最大限に引き出し、無駄なくより多くの電力を生成するとの事です。
また、バッテリーを活性化する機能も備わっており、多くの保護機能も内蔵されています。
【スペック】
公称システム電圧: 12V/24V 自動認識
※LIモードは手動で変更する必要があります
定格バッテリー電流: 20A
定格負荷電流: 20A
最大PV入力短絡電流: 25A
最大バッテリー電圧: 32V
最大ソーラー入力電圧: 100V DC
取り付け穴: 7.66 x 4.70mm
重量: 1.4kg
放電回路の電圧降下: 0.15Vより小さいか等しい
全体寸法: 210 x 151 x 59.5 mm
アクセサリー 2年材料品質保証

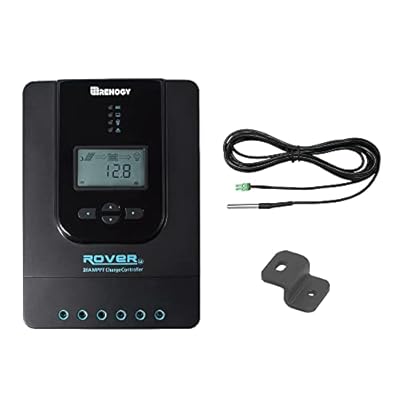

付属品として、「取付けブラケット」と「リモート温度センサー」が入っていました。
モニターに保護フイルムが貼られていたので剥がします。
お～綺麗です。
本体の底部分に接続端子やポート端子があります。
別売りのBT-1 BLUETOOTH モジュールを接続して使えばスマートフォンで制御も出来ます。
【端子】
PV：ソーラーパネル入力端子
BAT：バッテリール入力端子
LOAD：出力端子
Temp：温度センサー端子
RS232：BLUETOOTHモジュール端子
【関連商品・プロモーション】
チャージコントローラー本体の裏面全体が放熱板になっています。
アルミダイキャストのヒートシンクなので熱効率は良さそうですね。
早速、旧式のMTTPソーラーチャージャーと入れ替えました。
まず、BAT端子を接続してからバッテリー電源を通電します。
次にPV端子を接続すると、すぐに12Vシステムと判断されて充電が開始されました。
バッテリーの種類を設定する場合は以下の様に行います。
①上下ボタンを押してバッテリー電圧を表示
②右側のボタンを長押しで設定画面へ
③補水式電池の場合（FLD）と12V固定に設定
④右側のボタンを長押しで設定終了
バッテリータイプの設定は、システムで使用するバッテリーに合わせる必要があります。
もし、リン酸鉄リチウムバッテリーを充電するならバッテリーメーカーが奨励する電圧を設定する必要があります。
やはり、充電されている状態がモニターで確認できるのは良いですね。
現在はRENOGY社製の『PWMチャージコントローラー』と『100Wソーラーパネル』も稼働していますが、こちらも調子が良いです。
あとは耐久性がどのくらいあるかは、これから検証したいと思います。
